Descrição do produto:
A série Molas NL representa um avançado sistema de lidar de vento de gônsela, desenvolvido de forma independente pela nossa empresa
Este dispositivo de sensoriamento remoto baseado em laser é instalado.
O sistema de detecção é baseado no princípio do laser Doppler.
Emitindo pulsos de laser e interpretando os sinais de retrodispersão dos aerossóis atmosféricos, fornece
medições de campos de vento vetoriais de alta precisão a diferentes distâncias à frente do plano do rotor, consoante o modelo: 50 m a 200 m (NL200),
400 m (NL400), 500 m (NL500) ou 70 m a 750 m (NL750).
O sistema é capaz de suportar até 10 camadas de medição simultâneas com uma frequência de atualização de dados de 4 Hz.
A velocidade de rotação do vento é de 0,1 m/s e a direcção do vento é de ±0,5°, permitindo um controlo preciso das alterações dinâmicas do vento.
opções de configuração do feixe disponíveis; todos os modelos mantêm um ângulo horizontal de 30°, enquanto os ângulos verticais variam de 25° ou 10° para NL200,
Esta concepção garante uma cobertura espacial óptima adaptada às diversas especificações das turbinas e às condições do local.
A integração com o sistema de controlo principal da turbina é perfeita, facilitada por vários protocolos de comunicação industrial, como o Profibus DP,
Modbus TCP, Modbus RTU e CANOPEN. Esta conectividade suporta estratégias avançadas de controle de feed-forward, fornecendo dados de previsão de vento em tempo real.
Consequentemente, as turbinas podem ajustar a inclinação e o guiamento de forma proativa antes que o vento impacte o rotor, reduzindo as cargas extremas e de fadiga e melhorando
Além das aplicações de alimentação para a frente, a série Molas NL desempenha funções críticas na correcção de desalinhamento de guias, curva de potência
Verificação (substituição dos mastros meteorológicos tradicionais), detecção e análise de sinais, bem como controlo cooperativo inteligente em toda a frota.
Projetado para funcionar em ambientes adversos, o sistema Molas NL possui uma cabeça óptica com classificação IP67 e uma unidade de processamento de dados com classificação IP65.
Resistência à corrosão é de acordo com os padrões ISO C5, tornando-o adequado para ambientes offshore, onshore e caracterizados por alta umidade ou salinidade.
Fiável dentro de uma faixa de temperatura de -40 °C a +60 °C, com capacidades de sobrevivência que se estendem de -40 °C a +65 °C durante quedas de energia e de -45 °C a +65 °C
O equipamento suporta velocidades de vento de sobrevivência de até 75 m/s e funciona eficazmente a altitudes de até 3.500 m. Além disso, a sua cabeça óptica pesa
não mais de 17,5 kg e a unidade de dados é limitada a 3,6 kg, simplificando a instalação e reduzindo as despesas relacionadas com os guindastes.
Combinando uma construção robusta, uma precisão excepcional e opções de conectividade versáteis, a série Molas NL transcende ser um mero instrumento de medição do vento.
A Comissão considera que a tecnologia de base para as operações de parques eólicos inteligentes permite aos operadores maximizar a eficiência, minimizar os custos de manutenção e manter a competitividade.
A Comissão considera que a utilização de energia renovável é uma vantagem no sector das energias renováveis.
Características:
O dispositivo oferece verdadeiras capacidades de medição do vento da frente, garantindo a detecção precisa e confiável das condições do vento.Facilitar a gestão e a acessibilidade contínuas dos dados.
Com uma precisão impressionante de até 0,1 metros por segundo e 0,5 graus, o sistema fornece leituras altamente precisas.Além disso,, apresenta múltiplas camadas de distância, cobrindo uma ampla gama de medições para acomodar várias aplicações.
Utilizando a tecnologia de medição tridimensional de quatro feixes, o dispositivo fornece uma análise abrangente das condições ambientais.tornar a configuração simples e fácil de usarOs requisitos de manutenção são mínimos, contribuindo para a facilidade de operação.
O produto é concebido com uma elevada aplicabilidade, adequado para uma ampla gama de cenários, assegurando, além disso, uma elevada compatibilidade com outros sistemas,reforçar a integração e a flexibilidade operacional.
Parâmetros técnicos:
| Camada de medição |
10 |
| Faixa de aceleração |
- 0,5 g ~ 0,5 g |
| Intervalo de temperatura |
-40°C ~ 60°C |
| Umidade máxima |
100% (extravaginal) / 95% (dentro da cabine) |
| IP (unidade de dados) |
IP65 |
| Velocidade do vento para sobreviver |
75 m/s |
| Peso (cabeça óptica) |
≤ 17,5 kg |
| IP (cabeça óptica) |
IP67 |
| Peso (unidade de dados) |
≤ 3,6 kg |
| Distância |
70 m ~ 750 m (NL750) |

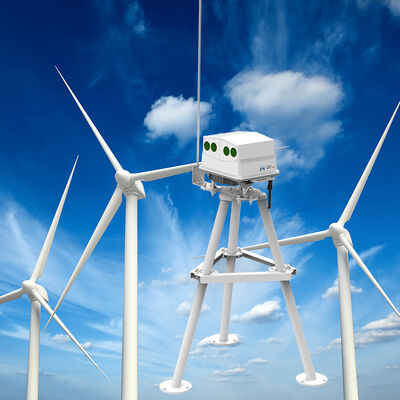

Este produto lidar de vento montado em Nacelle possui correção avançada de desalinhamento de guias para melhorar a precisão e a confiabilidade da medição em ambientes desafiadores.
Aplicações:
Análise da carga da lâmina
A análise da carga das lâminas envolve o exame das forças e tensões que agem sobre as lâminas das turbinas eólicas.Esta avaliação é crucial para garantir a integridade estrutural e a longevidade das pás durante o funcionamento em várias condições de vento.
Teste da curva de potência
O ensaio da curva de potência mede o desempenho de uma turbina eólica através do gráfico da sua potência de saída em relação a diferentes velocidades do vento.Este teste ajuda a compreender a eficiência e as características operacionais da turbina em condições reais.
Análise de vigília
A análise de eclosão concentra-se no estudo dos padrões de fluxo de ar por trás das turbinas eólicas, que afetam as turbinas a jusante em um parque eólico.Esta análise é essencial para otimizar a colocação das turbinas e melhorar a produção global de energia.
Correção de Yaw
A correção de curvatura refere-se ao ajuste da orientação da turbina eólica para enfrentar a direção do vento com precisão.
Controle de grupos de explorações agrícolas inteligente
O controlo inteligente de grupos de parques eólicos envolve a gestão coordenada de várias turbinas eólicas num parque eólico.Esta abordagem visa maximizar a produção de energia e minimizar o desgaste em todo o grupo de turbinas..
