Descrição do produto:

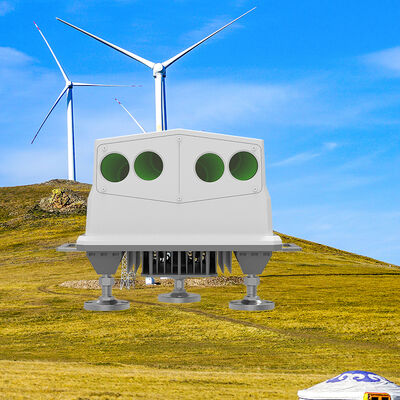

A série Molas NL representa um avançado sistema de lidar eólico de gônsela desenvolvido de forma independente pela nossa empresa, especificamente concebido para aplicações inteligentes de energia eólica.Este dispositivo de sensoriamento remoto baseado em laser é montado na parte superior da gônzela da turbina eólica e utiliza uma arquitetura de detecção coerente baseada no princípio do deslocamento de frequência Doppler do laser. Emitindo pulsos de laser e recebendo sinais de retrodispersão de aerossóis atmosféricos, fornece medições precisas do campo de vento vetorial a distâncias que variam de 50 m a 200 m (NL200),400 m (NL400), 500 m (NL500), ou 70 m a 750 m (NL750) na frente do plano do rotor.
O sistema suporta até 10 camadas de medição simultaneamente e atualiza os dados a uma taxa de 4 Hz.que assegura o acompanhamento preciso das alterações dinâmicas do ventoSão oferecidas quatro configurações de feixe: todos os modelos incluem um ângulo horizontal de 30°, enquanto os ângulos verticais variam entre 25° ou 10° para o NL200 e 10° para o NL400, NL500,e modelos NL750 que proporcionam uma cobertura espacial óptima adaptada às diferentes condições das turbinas e do local.
A integração com o sistema de controle principal da turbina é perfeita através de múltiplos protocolos de comunicação industrial, como Profibus DP, Modbus TCP, Modbus RTU e CANOPEN.Esta conectividade facilita estratégias avançadas de controlo de alimentação, fornecendo dados de previsão do vento em tempo real, permitindo que a turbina ajuste proativamente a inclinação e a inclinação antes que o vento chegue ao rotor.e a produção anual de energia (AEP) é melhoradaPara além do controlo de alimentação, a série Molas NL suporta a correcção do desalinhamento do guiamento, a verificação da curva de potência, substituindo a detecção e análise tradicionais dos mastros de alimentação.e controlo cooperativo inteligente entre as frotas.
Construído para suportar ambientes adversos, o sistema possui uma cabeça óptica com classificação IP67 juntamente com uma unidade de processamento de dados com classificação IP65.tornando-o adequado para o offshore, em terra e em locais úmidos ou expostos a sal. A gama de temperaturas operacionais varia de -40 °C a +60 °C,com limites de sobrevivência de -40 °C a +65 °C durante a perda de potência e de -45 °C a +65 °C durante a alimentaçãoPode suportar velocidades de vento de sobrevivência de até 75 m/s e funciona eficientemente a altitudes de até 3.500 m. A cabeça óptica pesa não mais de 17,5 kg e a unidade de dados é limitada a 3,6 kg,assegurar a facilidade de instalação e reduzir as despesas relacionadas com os guindastes.
Com uma construção robusta, uma precisão excepcional e opções de conectividade versáteis,A série Molas NL transcende o mero dispositivo de medição do vento e constitui a base das operações de parques eólicos inteligentes.Este sistema permite aos operadores obter uma maior eficiência, reduzir os custos de manutenção e manter uma vantagem competitiva sustentável no sector das energias renováveis.
Características:
O dispositivo dispõe de uma verdadeira tecnologia de medição do vento da frente, garantindo a aquisição precisa e confiável de dados do vento.permitir um acompanhamento contínuo e um fácil acesso às informações registadas.
Com uma precisão de até 0,1 metros por segundo para a velocidade do vento e 0,5 graus para a direcção, o sistema garante uma elevada precisão.A sua elevada taxa de amostragem permite a captura de dados detalhados e frequentes em várias camadas de distância, abrangendo uma ampla gama de operações.
Utilizando uma abordagem de medição tridimensional de quatro feixes, o instrumento fornece uma análise abrangente do vento.enquanto o seu design enfatiza a facilidade de manutenção para a usabilidade a longo prazo.
A solução oferece uma elevada aplicabilidade em vários ambientes e demonstra uma forte compatibilidade com os sistemas existentes, tornando-a uma escolha versátil para diversas necessidades de medição do vento.
Parâmetros técnicos:
| Peso (cabeça óptica) |
≤ 17,5 kg |
| Camada de medição |
10 |
| IP (cabeça óptica) |
IP67 |
| Faixa de aceleração |
- 0,5 g ~ 0,5 g |
| Velocidade do vento para sobreviver |
75 m/s |
| Temperatura de sobrevivência |
-40°C ~ 65°C (corrente de energia) / -45°C ~ 65°C (corrente de energia) |
| IP (unidade de dados) |
IP65 |
| Distância |
70 m ~ 750 m (NL750) |
| Peso (unidade de dados) |
≤ 3,6 kg |
| Umidade máxima |
100% (extravaginal) / 95% (dentro da cabine) |
Aplicações:
Análise da carga da lâmina
A análise da carga das pás envolve o exame das forças e tensões experimentadas pelas pás da turbina durante a operação.
Esta avaliação é crucial para garantir a integridade estrutural e a longevidade das lâminas em várias condições de vento.
Teste da curva de potência
O ensaio da curva de potência mede a relação entre a velocidade do vento e a potência elétrica da turbina eólica.
Este teste ajuda a avaliar a eficiência e o desempenho da turbina em diferentes velocidades de vento.
Análise de vigília
A análise de ondas concentra-se nos efeitos das turbinas eólicas no fluxo de ar a jusante.
A compreensão da dinâmica da onda é essencial para otimizar a colocação das turbinas dentro de uma fazenda para minimizar as perdas de energia e a turbulência.
Correção de Yaw
A correção de torção refere-se ao ajuste da orientação da turbina para enfrentar a direção do vento de forma ideal.
O controlo adequado do guiamento melhora a captura de energia e reduz o esforço mecânico sobre os componentes da turbina.
Controle de grupos de explorações agrícolas inteligente
O controlo inteligente de grupos de parques eólicos envolve a gestão coordenada de várias turbinas eólicas num parque eólico.
Utilizando algoritmos avançados e dados em tempo real, esta estratégia de controlo aumenta a eficiência geral e maximiza a produção de energia.
