| Frequência: | 4 Hz | Irradie apontar a precisão: | ±0.1° |
|---|---|---|---|
| Categoria da anticorrosão: | ISO C5 | Faixa de temperatura de sobrevivência: | -40 °C ~ 65 °C (desligado),-45 °C ~ 65 °C (carregado) |
| Faixa de umidade de trabalho: | RH de 0~100% | Faixa de aceleração de trabalho: | - 0,5 g ≈ 0,5 g |
| Estrutura do feixe: | 4 vigas, ângulo horizontal 30° | ||
| Realçar: | LIDAR montado numa gôndola de sensoriamento remoto,quatro feixes de luz montados numa gôndola,Lidar de detecção remota por nacela |
||
4 Hz, 4 feixes, 10 faixas de medição simultâneas Nacelle Wind Lidar
Introdução do produto
A série Molas NL é um lidar eólico de nacela desenvolvido de forma independente para o esquema de aplicação inteligente dos clientes de energia eólica.É um dispositivo de medição do vento de sensoriamento remoto a laser instalado na parte superior da gássola da turbina eólicaO lidar adota o sistema de detecção coerente, e baseado no princípio do desvio de frequência laser Doppler,percebe a medição precisa de 50m-200m / 400m / 750m vector campo de vento na frente do impulsionador do ventilador.
Para ensaios de ventiladores, tais como análise de carga da lâmina, ensaios de curva de potência, análise de onda, etc.
|Parâmetros do produto
|
Meça a distância |
50 a 200 m |
|
Número de secções medidas |
10 |
|
Frequência de amostragem |
4 Hz |
|
Faixa de medição da velocidade do vento |
-50 ~ 50 m/s |
|
Faixa de medição da direção do vento |
-180° ≈180° |
|
Precisão da velocidade do vento |
0.1m/s |
|
Precisão da direcção do vento |
±0,5° |
|
Precisão de apontamento do feixe |
± 0,1° |
|
Grau anticorrosivo |
ISO C5 |
|
Fornecimento de energia |
100 VAC ~ 240 VAC ± 10% 50 Hz ~ 60 Hz ± 6% |
|
Potência |
≤ 300 W |
|
Intervalo de temperatura de funcionamento |
-40°C-60°C |
|
Intervalo de temperatura de sobrevivência |
-40 °C ~ 65 °C (desligado),-45 °C ~ 65 °C (carregado) |
|
Intervalo de umidade de trabalho |
0° 100% RH |
|
Velocidade do vento de sobrevivência |
70 m/s |
|
Faixa de aceleração de trabalho |
- 0,5 g ≈ 0,5 g |
|
Nível de protecção da PI |
Equipamento na sala das máquinas: IP54,Equipamento fora da sala das máquinas: IP66 |
|
Estrutura da viga |
4 vigas, ângulo horizontal 30° |
|
Proteção contra radiações |
CISPR 11 |
|
Peso |
Oh, cerca de 23 kg, DU, cerca de 6 kg. |
As características do produto
O instrumento de medição do vento por radar de medição do vento a laser é instalado fixamente na parte superior da cabine da turbina eólica, paralela ao eixo central horizontal da turbina eólica.O anemômetro lidar pode medir os dados precisos da direção do vento, excluindo o rastro da turbina eólicaEspecificamente, o anemômetro lidar observa a estrutura turbulenta do fluido do vento através do modo de varredura, e simultaneamente usa várias bandas de varredura geométricas de feixe, ou seja,medição do vento por lidarOs dados abrangentes da direcção do vento podem ser medidos com alta resolução a partir da região para eliminar a influência da esteira da turbina eólica.

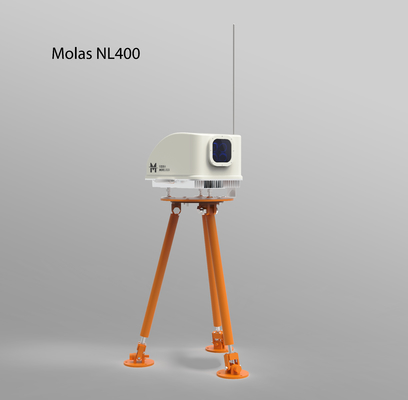

|Imagem do produto
