Detalhes do produto:
Condições de Pagamento e Envio:
|
| Distância da detecção da linha de vista: | 6km/3km | Definição da distância: | 30m, 75m |
|---|---|---|---|
| Largura do ponto cego: | 50m/100m | tempo da acumulação: | 0.5s/1s/2s/4s/8s opcional |
| Escala radial da medida da velocidade do vento: | -75~+75m/s | Precisão radial da medida da velocidade do vento: | 0.1m/s |
| Número de portas da distância: | 300 | Nível da segurança de laser: | 2014) classes do IEC 60825-1 (1M Eye Safety |
| Escala horizontal da varredura: | 0°~360° | Escala da varredura vertical: | 0°~180° |
| Definição angular: | 0.1° | ||
| Realçar: | Lidar da velocidade da classe 1M Eye Safety Wind,Molas 3D do lidar da velocidade do vento,IEC 60825 1 lidar da detecção do vento |
||

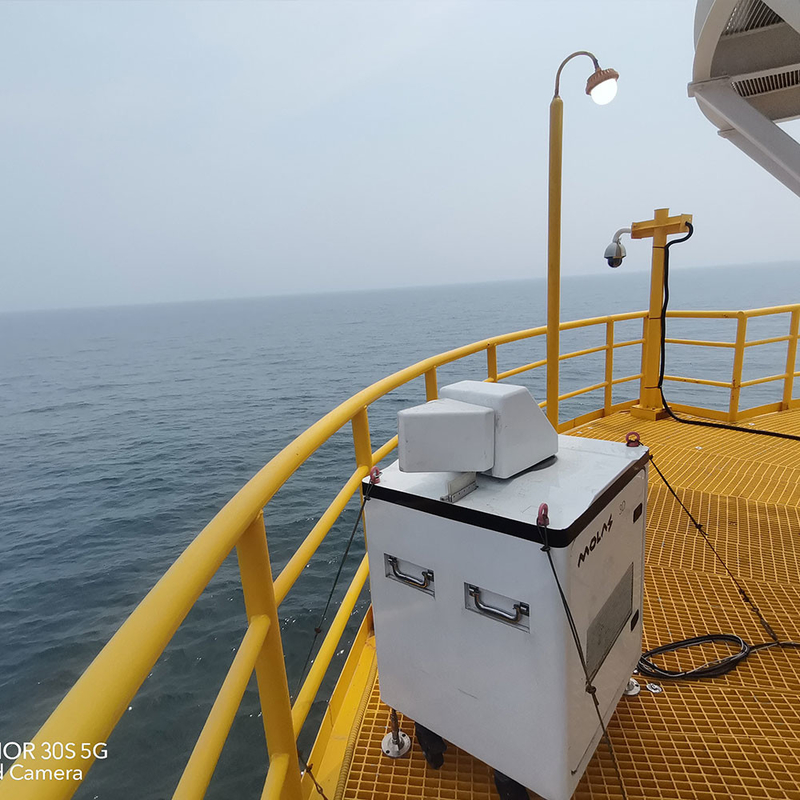

Lidar da classe 1M Eye Safety Wind 3D do IEC 60825-1 do nível da segurança de laser (2014)
1, introdução de produto
Aterrando o cargo: o equipamento de radar é aterrado;
Relação da fonte de alimentação: relação de linha de abastecimento do poder do radar, usada para a fonte de alimentação da máquina do radar;
Relação periférica: usado para a conexão periférica do sensor;
Porto de rede dos dados: usado para a conexão de rede do radar, conecte o equipamento interno através do cabo da rede para a configuração do radar;
Interruptor de alimentação: ligar botão, usado para ligar o radar;
2, parâmetros de desempenho
| Parâmetros básicos | |
| Distância da detecção da linha de vista | 10km (caso típico) |
| Definição da distância | 30m/45m/60m/75m opcionais |
| Tempo da acumulação | 0.5s/1s/2s/4s/8s opcional |
| Escala radial da medida da velocidade do vento | -75~+75 m/s |
| Precisão radial da medida da velocidade do vento | 0.1m/s |
| Número de camadas da distância | até 300 |
| Escala horizontal da varredura | 360° × n |
| Escala vertical da varredura | -10°~190° |
| Apontando a precisão | 0.1° |
| Método de exploração | Varredura de PPI, de RHI, de DBS, de LOS e de programa |
| Formulário de saída dos dados do tempo real | Profibus DP/Modbus TCP/CAN opcional |
| Telecomunicação | Acesso 1000BASE-TX ou 4G remoto |
| Parâmetros ambientais | |
| Temperatura e umidade de funcionamento | -25~+50℃ (telescópico a -40~+60℃), RH de 5%~100% |
| Classe da proteção do IP | Alojamento IP54, módulo IP66 do núcleo |
| Categoria da anticorrosão | C4 |
| Velocidade do vento da sobrevivência | 70m/s (fixo pelo pé ou pela corda de fio) |
| Altura de trabalho | ≤3500m |
| Outros parâmetros | |
| Consumo de potência de corrida | ≤1kW |
| Posto perto | 110VAC±20% ou 220VAC±20%, 50Hz±10% |
| Tamanho | 800mm*650mm*11 30mm |
| Peso | ≤150kg |
| Acessibilidade | |
| Funcionalidade de GNSS | Apoio GPS/Beidou |
| Serviço do tempo | Sincronismo do NTP ou sincronismo de GPS/Beidou |
3, diagrama esquemático de 3D que faz a varredura do lidar do vento de Doppler
